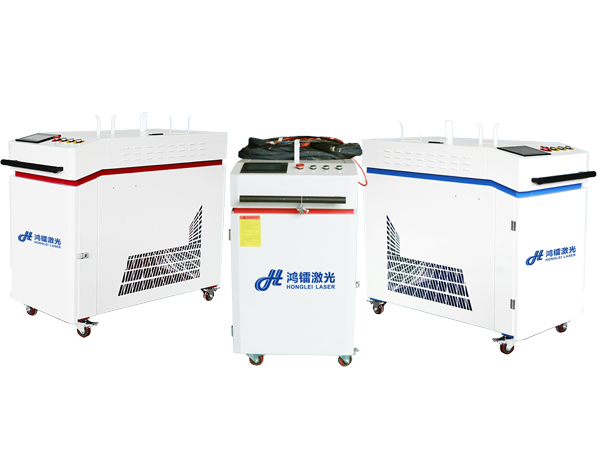

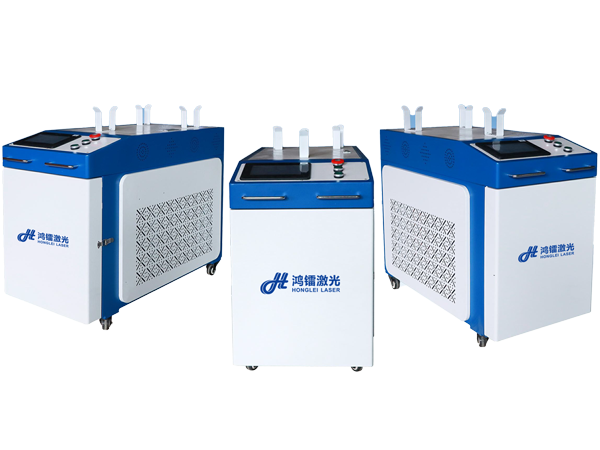

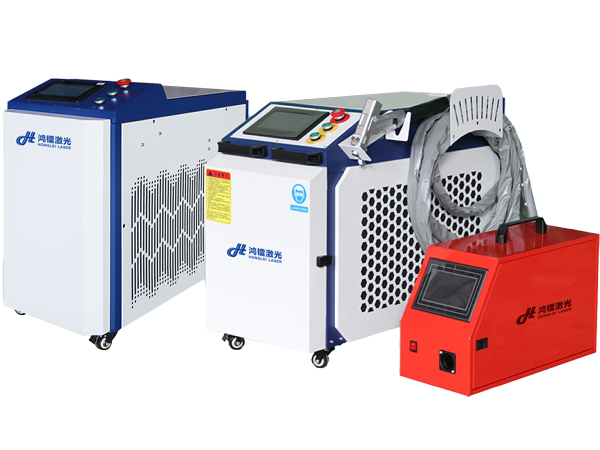

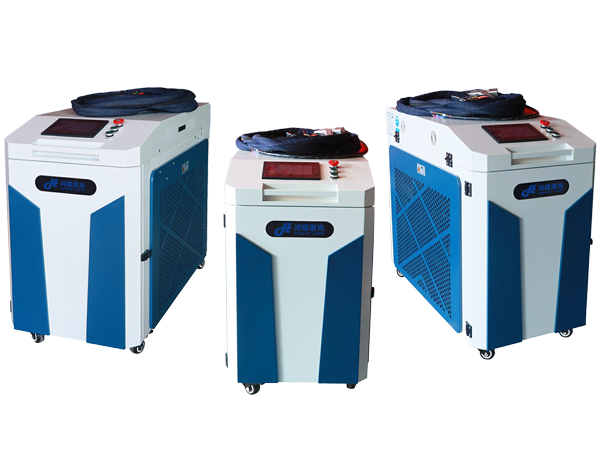

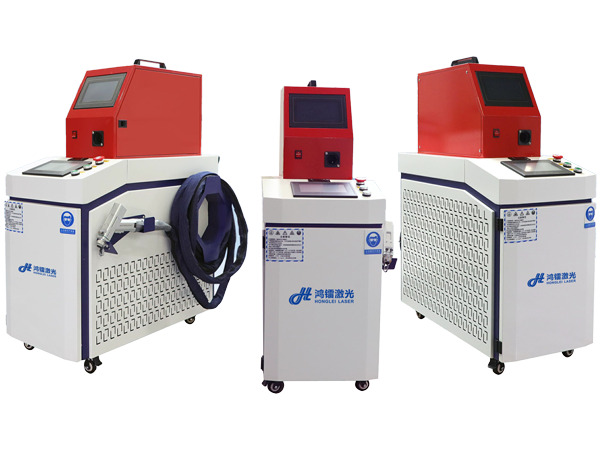

手持激光焊接機,采用最新一代連續型光纖激光器做光源,是新一代突破性的高科技產品,具有易于操控、易于自動化集成等多種特點,解決行業生產制作中多種難題。該設備由一體機柜、光纖激光器、制冷水循環系統、激光控制系統和手持焊接頭組成。手持焊接頭可根據實際生產定制,非常適用于非標生產,手持焊接頭采用水冷設計,長時間焊接不發燙,直徑小,手持方便,不會因為太細容易脫落,也不會因為太粗而難以握住,同時充分考慮設備在批量生產的各種參數,從細節上做到關鍵參數可調和數據顯示閉環,部分設備集成焊接、清洗、切割功能于一體,覆蓋更多工業場景,節省成本。
1.采用輕量化手持設計,不受空間限制,可應對多角度、復雜焊縫及狹小空間的焊接需求。
2.配備5-10米光纖,支持戶外焊接和遠距離作業,移動滑輪設計便于調整工位。
3.焊接速度較傳統方式提升50%-200%,熱影響區減少40%,能耗降低30%-50%。
4.焊縫平整無魚鱗紋,縫隙寬度可控制在0.1mm以內,無需后續打磨,強度可達或超過母材。
5.內置智能控制系統,可自動調整激光功率、頻率等參數,簡化操作流程。
6.部分設備集成焊接、清洗、切割功能于一體,覆蓋更多工業場景,節省成本。
7.無需專業培訓即可上手,焊槍支持個性化定制(如導嘴形狀、焊線長度)。
產品型號 | HL-1500W | HL-2000W | HL-3000W |
激光功率 | 1500W | 2000W | 3000W |
焊接厚度 | 0.3~4.5mm | 0.3~6.5mm | 0.3~8mm |
光纖長度 | 標配10m,可定制15m | 標配10m,可定制15m | 標配10m,可定制15m |
冷卻 | 水冷 | 水冷 | 水冷 |
最大壓力 | 10bar | 10bar | 10bar |
總功率 | 8kW | 9.8kW | 11.2kW |
工作模式 | 連續/調制 | 連續/調制 | 連續/調制 |
焊接速度范圍 | 0~120nm/s | 0~120nm/s | 0~120nm/s |
電壓 | 220V/380V±220V | 220V/380V±220V | 380V±220V |
操作溫度 | -10~45℃ | -10~45℃ | -10~45℃ |

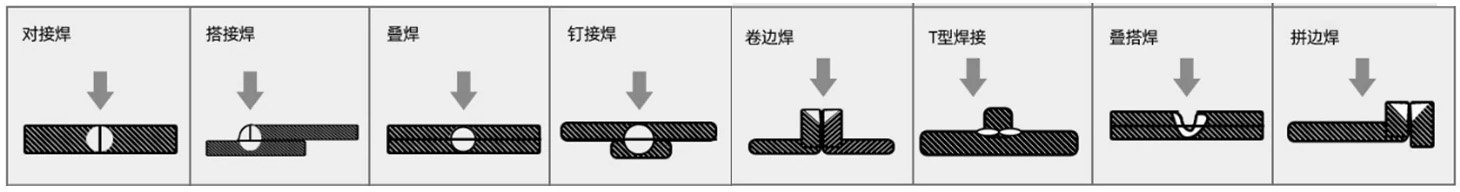

根據不同的工藝范圍,可更換焊接頭銅嘴用于鉚焊、點焊、拼焊、疊焊等??珊附硬讳P鋼、碳鋼、黃銅、鋁合金、鍍鋅板、鍍鋁鋅版、合金鋼、硅鋼板、酸洗板,鈦合金、錳鋼等金屬材料,尤其適合薄板焊接。廣泛領用于電梯制造、農業機械、鈑金加工、環保設備、機箱電柜、環保設備、廚具衛浴、汽車配件、體育器材、燈飾燈具、金屬工藝品、家電爐具、通訊設備、食品機械、物流設備、廣告、清洗設備等行業。

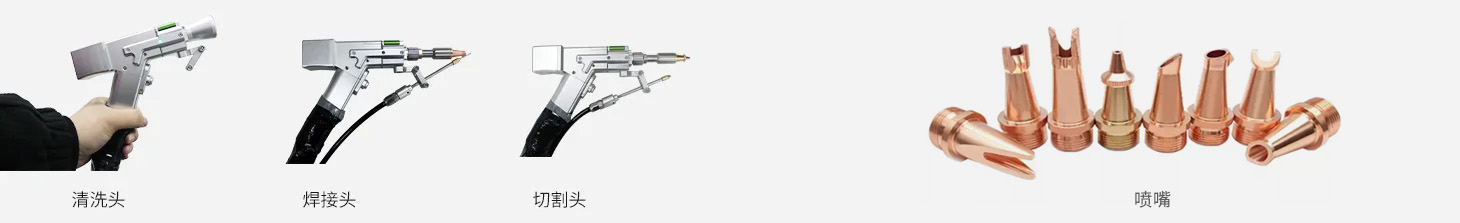

焊接、切割、清洗除銹、一機搞定的智能利器,節省設備空間、采購成本與人工切換時間,全面提升產線效率。

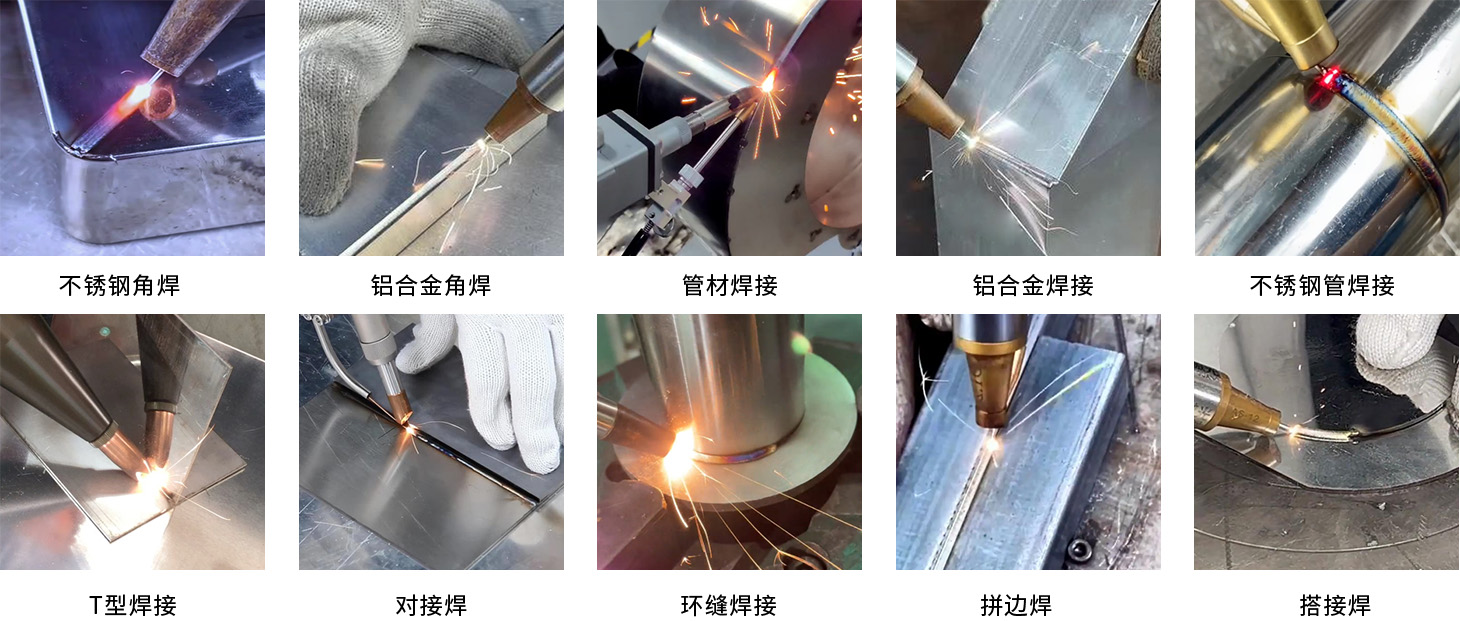

激光焊接頭可對工件實行任意角度焊接,適用于復雜焊縫及各種器件的焊接。手拿焊接多種角度多種位置面面俱到,直角、外直角、平面焊縫、各種復雜焊縫、各種器件的點焊等等。
焊接方法 | 材料 | 深寬比 | 功率密度(w/cm2) | 熱形變 | 焊接質量 |
激光焊接 | 金屬和部分非金屬 | <10 | 10k-100m | 極小 | 質量高,單面焊降低重量、焊接強度高 |
電阻焊接 | 金屬 | <2 | 100-1m | 顯著 | 上面焊增加重量、焊接強度低 |
電弧焊 | 金屬 | <2 | 1-100k | 顯著 | 焊接點/縫大、增加重量,焊接強度低 |
電子束焊接 | 金屬和部分非金屬 | <30 | 1-100m | 極小 | 質量高、但過程復雜,需要真空和消磁 |
焊接時遵循以下原則:
板材越厚,焊絲越粗,功率越大,送絲速度越慢
功率越低,焊接面越白,功率越大,焊縫從彩色變黑色,此時單面成形。
焊絲的粗細選擇應不大于板厚偏向于板厚,焊絲影響焊縫的飽滿程度
焊絲越細,掃描寬度越低
常規抑制焊接氣孔的方法:焊前用化學方式做好表面處理、調試焊接中的激光軟件工藝參數(如焊縫背寬比R>0.6)、正確選擇保護氣體及流量
