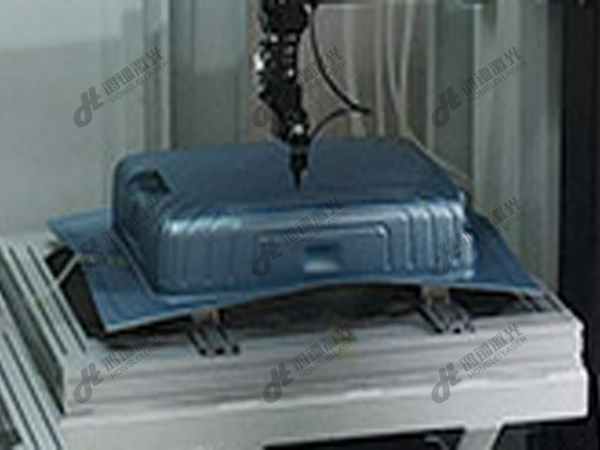

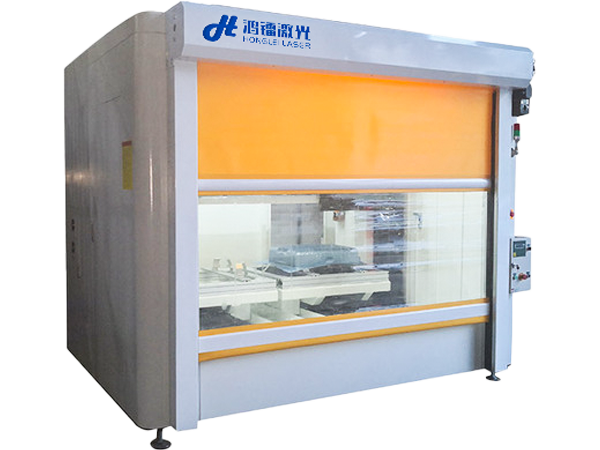

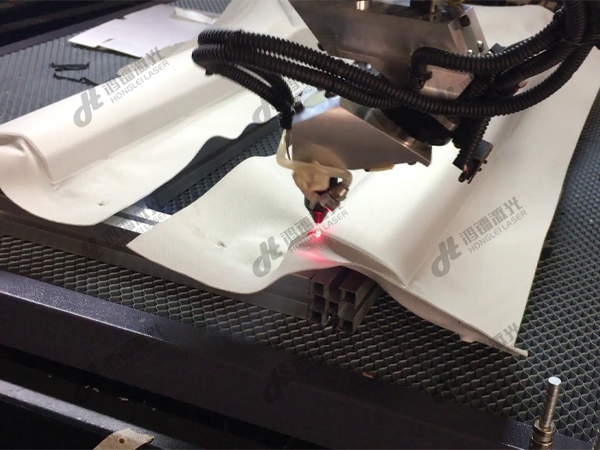

鴻鐳激光CO2非金屬三維五軸激光切割機主要面向汽車行業內飾塑料件、家電行業塑料件及頭盔面具等異形非金屬材料切孔和切邊需求,采用專業三維五軸數控系統,可快速實現各種復合纖維材料(玻纖、碳纖、凱夫拉、芳綸)安全頭盔、塑料件(吸塑件、吹塑件、注塑件)、亞克力、PVC、橡膠等異形復雜曲面非金屬材料上下左右任意方向的切孔(圓孔、三角形孔、不規則孔)和切邊及鏤空;采用高架龍門雙驅結構,可選配適合大幅面、小幅面的工作臺; 配備手動控制示教器,通過示教的方式,學習用戶需要的運動軌跡,并調節各種控制參數,形成程序文件后下載到運動控制卡, 然后控制運動控制卡按程序文件運動,達到加工產品的目的,操作簡單,人工只需要上下料擺料,完全不再需要人工打磨,一次切割成型,切口無機械應力、切割邊沿光滑無毛刺、精度高、速度快、切割加工效率相較于傳統CNC加工工藝提升3倍以上,無需開模和后續打磨加工,沒有任何技術要求,機器可以24小時連續工作,任勞任怨,大大降低了對人工的技術要求和管理,大大提高了生產效率,節約成本,也提高了產品檔次和附加值。
一次成型:動態 2D、3D 切割,一次成型,切口光滑,無毛刺,無需人工打磨。
三維五軸控制系統:X/Y 軸橫梁移動,Z 軸上下移動,C 軸 N*360°無限旋轉,B 軸左右±135°擺動,實現高精度復雜曲面三維高速切割。

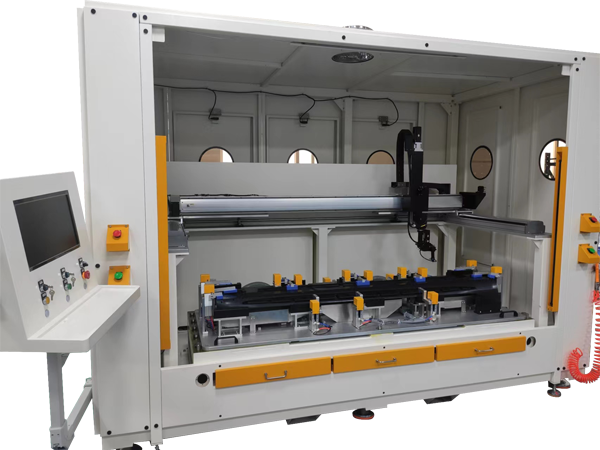

良品率高:高架龍門結構,高精度伺服驅動與精密絲桿,運行穩定、速度更快、精度更高、動態性能更好,良品率高,切割效果穩定。
操作簡單:可通過配備的手動控制示教器直接生成、編輯和傳送加工程序,操作簡單,無需編程,簡單培訓即可上手操作。

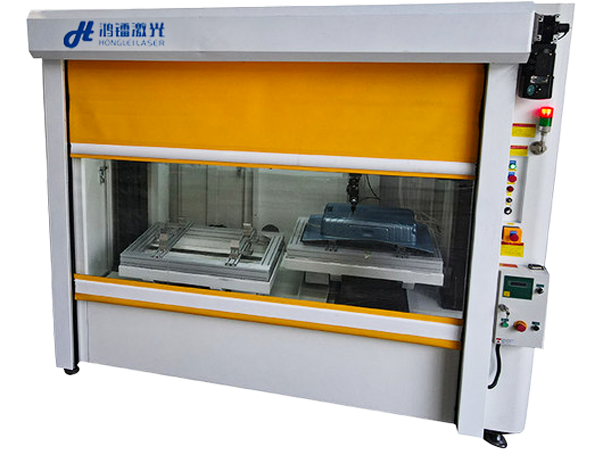

模塊化設計:可選配單/雙工位旋轉工作臺、雙工位滑臺式工作臺、固定式工作臺,支持配套自動化。
設備名稱 | 非金屬三維五軸激光切割機 |
---|---|
有效幅面 | X:1300mm;Y:800mm~1200mm;Z:500mm |
激光器 | CO2玻璃激光器或射頻CO2激光器 |
最大曲線速度 | 12000mm/min |
切割速度 | 0-6000mm/min |
激光能量控制 | 0-100%功率設定 |
切割精度 | ≤0.2mm |
重復定位精度 | ≤0.1mm |
空程最大速度 | 0.5m/s |
傳動系統 | 伺服電機+直線模組+旋轉臺 |
切割頭旋轉范圍 | 360°無限旋轉,帶RTCP刀尖跟隨功能 |
切割路徑輸入 | 手動示教或離線編程方式導圖(3D圖檔導入+3點定位) |
電源 | AC220V/50Hz |
整機重量 | ~1000kg-1500kg |
備注:1.各機型配置及參數以我司提供的技術方案為準;2.被加工工件雖屬于同一規格品種,但由于實際加工部位、表面狀況、材料成分的不同,或因加工形狀的不同,有時在加工性能和品質上會產生差異。3.可根據客戶具體應用個性化定制專有機型。
適用于各種非金屬異形件產品的修邊和切孔,如PP、PA、PUR、PBT、PET、PE、TPU、ABS、PVC、PC、IMS 膜片等各種異形非金屬類材料高速切割。典型應用領域?yàn)楦鞣N頭盔(自行車頭盔、安全頭盔、碳纖維頭盔、芳綸頭盔等)切孔和切邊、汽車內外飾件、儀表盤、前后保險杠、擾流板、汽車模片等 200 多種汽車專用 PP 料和ABS 材料的切孔和切邊;各種工程塑料、行李箱、內衣模杯、家電塑料件、VR眼鏡、面具、玩具、音響包布、電子工藝品等異型吹塑件、吸塑件和注塑件切孔、切邊和鏤空等。
