金剛石復合片（PDC）取芯鉆頭概述

隨著深層地質勘探、頁巖氣開發、超硬地層鉆進等技術的快速發展，鉆探工具的性能需求不斷提升。金剛石復合片（PDC）取芯鉆頭因其優異的耐磨性、高效的切削能力以及對硬地層的適應性，已成為現代鉆井行業的關鍵工具。而在其制造過程中，尤其是螺旋槽與內冷通道等復雜結構的加工，對傳統制造工藝提出了嚴峻挑戰。本文將圍繞金剛石復合片取芯鉆頭的構造、分類、傳統工藝特點與局限，重點探討激光切割技術在該領域的突破性應用，深入分析其在提升效率、降低成本、優化質量等方面的優勢。

PDC取芯鉆頭以聚晶金剛石復合片為核心切削單元，通過高溫高壓（>1400°C）將金剛石微粉與碳化鎢基底復合燒結，再焊接于35CrMnSi超高強度合金鋼鉆頭體上。其核心功能是在鉆進過程中剪切破碎巖層并保留完整巖心（直徑通常為鉆頭外徑的1/3），廣泛應用于地質勘探、油氣鉆井、煤礦抽采等領域。

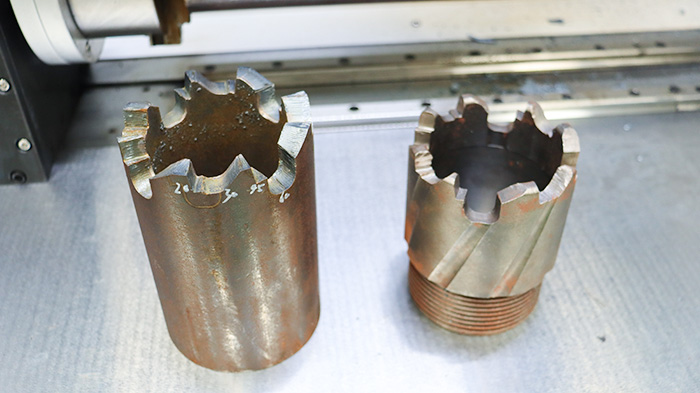

金剛石復合片取芯鉆頭通常由鉆頭體、金剛石復合片、螺旋槽、排屑槽、內冷通道等部件組成。鉆頭主體材質多采用35CrMnSi等高強度合金鋼，具備優異的熱處理性能與機械強度，能夠承受高負載、高扭矩等嚴苛工況。工作原理是通過高速旋轉與軸向推進，在地層中切削出核心巖樣，同時利用螺旋槽將巖屑排出，并通過內冷通道輸送冷卻液降溫減磨。

金剛石復合片取芯鉆頭的分類

根據鉆頭結構與適用場景的不同，金剛石復合片取芯鉆頭大致可分為以下幾類：

• 桃形片鉆頭：適用于中硬至硬巖地層，具有良好的導向性和取芯穩定性。
• 齒輪片鉆頭：刀翼呈齒狀排列，適合破碎巖層，攻堅能力強。
• 平頂片鉆頭：刀面平整，對軟硬交錯地層適應性強，切削效率高。
• 每種類型的鉆頭在設計時均需綜合考慮切削深度、冷卻效率、排屑順暢性及刀翼強度等要素。

傳統機加工螺旋槽流程與痛點

傳統制造金剛石取芯鉆頭的方法，主要包括以下步驟：

1. 材料鍛造：將35CrMnSi鍛造成圓柱狀坯料，進行粗加工與調質熱處理。
2. 數控車削：通過車床初步加工出鉆頭輪廓，包括直徑、倒角、導向部位等。
3. 五軸銑削螺旋槽：使用五軸加工中心進行螺旋槽、冷卻孔、通道等復雜結構加工。
4. 組裝與焊接：將預制的金剛石復合片焊接在刀翼對應位置。
5. 熱處理與表面強化：進行整體熱處理，提高硬度與耐磨性，同時強化螺旋槽部位表面，防止使用過程中的磨損與裂紋。
6. 檢測與修整：通過三坐標檢測、無損探傷等手段檢驗產品幾何與力學性能，必要時進行手動修整。

然而上述流程存在以下問題：

• 工序復雜：螺旋槽與內冷通道需分步加工，多次裝夾帶來定位誤差，影響槽型一致性，排屑槽與內冷通道難以同時成型，需多次工序，加工周期長，耗時長達數小時；
• 應力集中：銑削振動易導致表層微裂紋，影響鉆頭壽命，降低抗崩性；
• 精度局限：銑削效率低，加工誤差大，槽深與螺旋角（30°-40°）公差±0.1mm，影響排屑效率；

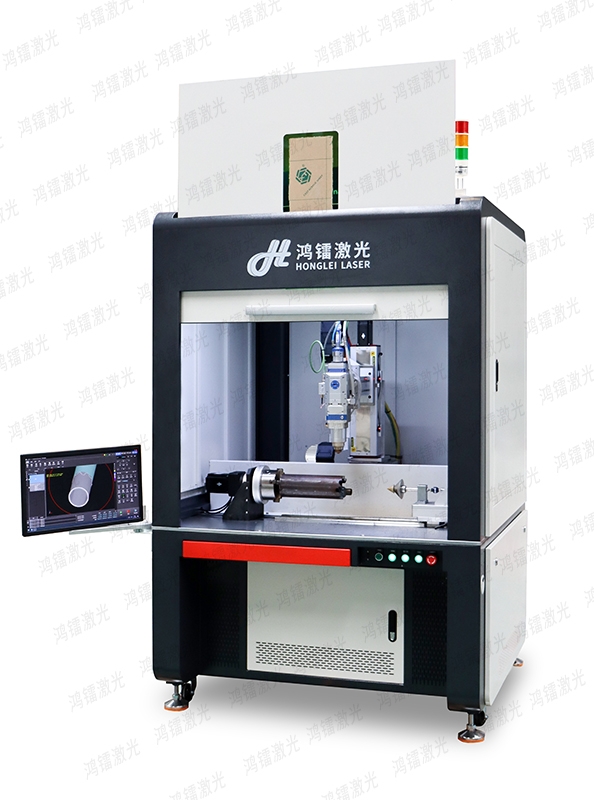

武漢鴻鐳激光的金剛石復合片鉆頭激光切割機

激光切割技術的引入與優勢

近年來，激光切割技術憑借高精度、高效率、非接觸加工等優勢，逐漸應用于復雜金屬部件加工中。針對金剛石復合片取芯鉆頭，采用高功率金剛石復合片取芯鉆頭激光切割機替代傳統五軸銑削，實現了一次性螺旋槽與內冷通道的成型加工。

1. 一刀成型，結構完整：激光切割可精準控制切縫路徑，一次性完成螺旋槽與冷卻孔的復合切割，避免傳統工藝中分段加工、重復定位的問題，大大提升加工效率與成品一致性。
2. 減少熱影響區，保障結構性能：激光束聚焦能力強，熱影響區極小，避免熱加工產生的材料軟化或應力集中問題。同時切割表面光潔度高，減少后續處理工序。
3. 提高加工效率，降低成本：激光切割速度遠高于傳統銑削方式，復雜結構可在數分鐘內完成，單件加工時間由原本的小時級縮短至分鐘級，節省大量人力與設備時間成本。
4. 提升槽型精度與一致性：在數控系統精確控制下，切割路徑一致、尺寸誤差極小，保障了螺旋槽的幾何精度與形狀一致性，有效提升鉆頭排屑與冷卻性能。
5. 消除裝夾誤差與變形風險：采用固定工裝夾具，全程激光非接觸加工，工件在加工過程中不受力，無需頻繁換夾，避免了裝夾帶來的誤差與工件形變。
6. 避免表面微裂紋，延長使用壽命：傳統磨削會在材料表面形成應力集中與微裂紋，而激光切割表面質量高，材料組織未發生破壞，有效延長鉆頭服役壽。

激光切割帶來的工藝重構

在激光切割技術加持下，金剛石復合片取芯鉆頭的制造流程發生了深刻變革：

1. 精度與幾何一致性：切縫寬度和公差控制均較傳統銑削小得多，保障螺旋槽輪廓與設計參數（槽深和螺旋角）完全匹配，良品率大大提升。
2. 消除機械損傷:非接觸加工避免液壓夾具導致的應力變形,不產生機械振動，無表層微裂紋，保護合金鋼晶界完整性，延長鉆頭疲勞壽命，且激光切割實現420°-540°圓周覆蓋的螺旋保徑槽，旋轉時產生局部負壓，巖屑上返速度提升20%，根治“泥包”問題。
3. 工序整合：從原本的多工序（車削-銑削-鉆削）整合為一次激光切割加工，節省設備與人工投入。
4. 高端規格快速定制：激光切割支持多種圖形軌跡設計，適用于多種規格與形狀的桃形片、齒輪片、平頂片、球面齒、錐形齒的異形槽加工，滿足非標快速開發需求。
5. 工藝流程優化：激光切割后直接進入焊接、熱處理、噴丸或表面涂層等后續工序，縮短整體制造周期。
6. 數字化制造升級：激光切割設備配合三維建模與CAM軟件，可實現從CAD圖紙到成品的一體化自動化流程，是數字化工廠建設的核心模塊。
7. 效率躍升與成本優化：?jiǎn)渭庸r(shí)間從小時計縮短至分鐘級，切縫窄減少廢料，材料利用率提高30%以上，一臺設備完成桃形/齒輪/平頂片等全樣式切割。

硬巖掘進工具的“光刃革命”

激光切割工藝通過精度躍遷、效率重構與壽命突破三維變革，徹底重塑PDC取芯鉆頭的制造范式。其價值不僅體現于單件成本降低53%或壽命提升50%，更在于推動鉆具從“經驗依賴型加工”邁向全數字化制造——未來，激光切割不僅是金剛石復合片取芯鉆頭升級的路徑，更是整個鉆具行業實現提質、降本、增效的關鍵所在。隨著深地勘探與超硬巖層開發加速，激光技術將與智能傳感、耐超溫材料協同，成為打開地球深部資源寶庫的核心“鑰匙”。
