機器人三維激光切割機的工作機理

激光切割機是利用高功率密度的激光束掃描材料表面，在極短的時間內將材料加熱到幾千到幾萬攝氏度，使材料熔化或氣化，然后用高壓氣體將熔化或氣化的材料吹離狹縫，達到切割材料的目的。

與二維激光切割相比，三維激光切割的工作機理需要不斷調整激光切割頭的姿態，以保證激光切割頭始終垂直于工件表面，從而獲得優異的切割質量。在實際生產中，三維激光切割的編程需要先對零件進行三維建模，然后導入到三維編程系統的路徑中，需要根據零件和工裝的特點進行手動調整，避免切割頭的碰撞，操作復雜，工作量大。由于三維激光切割機的切割頭配有電容式傳感器，它可以自動適應零件的形狀，并與零件保持一定的距離進行切割。因此，在零件表面變化不大的情況下，僅使用三維激光切割機的2D編程系統就能滿足生產需要。

機器人三維激光切割機的設備特點

• 多軸聯動：五軸或六軸工業機器人實現360°無限旋轉切割，適應異形結構（如車門防撞梁、A柱等）。

• 柔性編程：支持離線編程（如ROBOTMASTER）和示教編程，快速切換不同車型的切割路徑，縮短開發周期30%以上。

• 材料兼容性：可切割不銹鋼、鋁合金、高強鋼（1500MPa）及碳纖維復合材料，熱影響區僅0.1-0.3mm。

機器人三維激光切割機核心應用場景

1. 車身覆蓋件加工

• 修邊與沖孔：替代傳統修邊模和沖孔模，直接對車門、引擎蓋等覆蓋件進行三維切割，單車型模具成本節省50%以上。

• 輕量化設計：通過窄切縫（0.1-0.2mm）和高材料利用率（達95%），實現車身減重10%-15%，滿足新能源車節能需求。

2. 高強度結構件制造

• 熱成型鋼切割：用于1500MPa超高強鋼的B柱、防撞梁等部件，解決傳統沖壓易導致強度衰減的問題，良品率提升至99%。

• 電池系統部件：鋁合金電池托盤和箱體的精密切割，裝配精度±0.1mm，避免密封性失效。

3. 試制與小批量生產

• 樣車開發階段直接切割沖壓件毛坯，無需開模，縮短試制周期1.5個月以上。

• 支持多材料混合加工（如碳纖維+鋁合金），減少設備切換時間。

核心優勢分析

1. 經濟效益顯著：模具投資減少70%，材料浪費降低20%-30%。效率比傳統工藝切割高3.5倍，單車型開發周期縮短至1.5個月。

2. 質量與環保提升：切割面無毛刺，粗糙度達12.5μm，減少后續打磨工序。封閉式切割系統配合除塵裝置，減少粉塵和噪音污染。

3. 柔性化與智能化：通過數字孿生和AI參數優化（如RTCP動態補償技術），實現自適應切割路徑規劃。高端設備支持實時缺陷檢測，良品率穩定在99.5%。

技術挑戰與未來趨勢

1. 當前瓶頸：厚板（>10mm）鋁合金切割工藝穩定性依賴進口高功率激光器（6kW以上）。編程復雜度高，需人工干預避免切割頭碰撞。

2. 發展方向：結合AI和物聯網技術智能化升級，實現無人化生產和遠程監控。鴻鐳激光等企業已突破多個激光技術實現了國產化替代，設備成本較進口降低30%。

機器人三維激光切割機的應用范圍

機器人三維激光切割機廣泛應用于鈑金加工、金屬加工、廣告制作、廚具、汽車、燈具、鋸片、電梯、金屬工藝品、紡織機械、糧食機械、眼鏡制造、航空航天、醫療器械、儀器儀表等行業。特別是在鈑金加工行業，已經取代了傳統的加工方式，受到行業用戶的青睞。

可加工材料：不銹鋼、碳鋼、合金鋼、硅鋼、彈簧鋼、鋁、鋁合金、鍍鋅板、鍍鋅板、酸洗板、銅、銀、金、鈦等金屬板及管材切割。

機器人三維激光切割機在新能源電動車（如純電動汽車、混合動力汽車等）中的應用，主要集中在輕量化材料加工、復雜結構件制造、電池系統生產等核心環節。其高精度、高柔性和高效率的特點，顯著提升了新能源車的性能和生產效率。

1. 鋁合金車架與覆蓋件切割：三維激光切割機可精準加工鋁合金車架（如A柱、B柱、門環等），實現復雜曲面的修邊、切孔和套料切割，替代傳統沖壓模具，減少材料浪費（節省15%-20%），例如，鴻鐳激光的機器人三維激光切割機可一次成型切割鋁合金電池托盤和底殼，切割精度達±0.05mm，熱影響區僅0.1-0.3mm，避免鋁合金因高溫變形。

2. 高強度鋼與熱成型部件：用于1500MPa以上超高強鋼的車身防撞梁、門環等部件的切割，解決傳統工藝熱影響區大（>0.5mm）導致的強度衰減問題，通過RTCP動態補償技術，實現拐角無毛刺切割，良品率提升至99%。

3. 電池箱體與托盤加工：機器人三維激光切割機可高效完成鋁合金或不銹鋼電池箱體的切割、切邊和打孔，確保尺寸精度（±0.1mm），避免裝配誤差。鴻鐳激光的三維激光切割機支持一次裝夾完成多道工序，生產效率提升3倍。例如，特斯拉的電池托盤采用激光切割技術，實現輕量化設計并提升結構強度。

4. 電池模組與散熱結構：切割電池模組支架的異形孔和散熱通道，優化熱管理性能。切割頭可360°旋轉，適應復雜內部結構加工。

5. 電機殼體與傳動部件：對鋁合金電機殼體進行高精度切孔和修邊，滿足密封性要求。鴻鐳激光的設備可兼容碳纖維和鋁合金混合材料，減少層間剝離風險，例如，新能源汽車的液壓成型傳動軸部件通過激光切割實現無縫裝配。

6. 底盤輕量化結構：切割碳纖維或鋁合金底盤支架，減少重量并提升動態性能。切割技術可將材料利用率提升至95%以上。

機器人三維激光切割機在不銹鋼地鐵制造中的應用，憑借其高精度、高柔性和高效率的特點，已成為替代傳統加工工藝的核心技術。三維激光切割主要用于橫梁、端門立柱、內筋板等的眼孔和縫隙的加工。不銹鋼地鐵門上，以及百葉窗筋板的嵌套。替代傳統沖壓模具，解決模具成本高（單套模具可達數十萬元）、制造周期長（3-6個月）的問題。對復雜曲面的筋板進行套料切割，精度達±0.2mm，相比帶鋸機劃線工藝，效率提升50%以上，且無毛刺產生，減少后續打磨工序。對于司機室蒙皮等空間曲面結構件采用三維激光切割，通過電容式傳感器自動調整切割頭與曲面距離，確保垂直切割，避免傳統等離子切割的熱變形問題。對于模具擠壓成形的零件（如落料件），因模具設計成本高、落料質量不穩定，三維激光切割可直接完成套料和眼孔加工，單件成本降低30%以上。

機器人三維激光切割機在模具擠壓成型零件加工中的應用，通過高精度、高柔性的非接觸式加工，顯著提升了復雜結構件的制造效率與質量，同時降低了模具開發成本。機器人三維激光切割技術通過柔性化、高精度加工，成為模具擠壓成型零件制造的核心工藝，推動制造業向低成本、高效率、綠色化發展。未來隨著高功率激光器國產化與智能化升級，其應用范圍將進一步擴展至航空航天、新能源等領域。

1. 替代修邊模與沖孔模：對擠壓成型的鋁合金/不銹鋼零件（如車門框架、筋板）進行輪廓修整，替代傳統修邊模，單套模具成本節省30%-50%。加工異形孔（如散熱孔、裝配孔），孔徑變更僅需程序調整，避免沖孔模的凹模套更換問題。如汽車防撞梁，采用三維激光切割替代修邊模加工1500MPa超高強鋼防撞梁，切割速度達12m/min，良品率提升至99.5%。

2. 復雜曲面零件加工：空間曲面結構件（如汽車覆蓋件、飛機翼肋）的套料切割，通過六軸聯動實現多角度切割，效率比帶鋸機提升50%以上。

3. 模具試制與小批量生產：樣件開發階段直接切割擠壓成型毛坯，無需開模，縮短研發周期1.5個月以上。例如，新能源汽車電池托盤試制中，激光切割實現48小時內完成設計迭代。

機器人三維激光切割機機在汽車行業的深度應用

機器人三維激光切割機在汽車行業的深度應用，已成為推動汽車制造向輕量化、高精度和柔性化發展的核心技術。三維激光切割技術通過高精度、高柔性和低成本的優勢，正重塑汽車制造工藝鏈。未來隨著國產設備突破和智能化升級，其應用將進一步擴展至全鋁車身、氫能源儲罐等新興領域，成為汽車工業4.0的核心裝備之一。

激光切割包括平面切割和立體切割。對于一些輪廓復雜的高強度鋼結構零件，從技術角度和經濟角度來看，機器人三維激光切割都是一種非常有效的加工方法。在汽車工業中，激光技術主要用于車身拼焊、焊接和零件焊接。其中，在汽車車身的設計制造中，激光拼焊是根據汽車車身不同的設計和性能要求，選擇不同規格的鋼板，通過激光切割和裝配技術，完成汽車車身某一部分的制造，如前風擋框、車門內板、汽車地板、中柱等。

在傳統的試制階段，沖壓件的切邊、切孔只能手工完成，通常至少需要兩到三道工序，加工時間長。而且手工加工無法保證切割零件的重復精度，難以滿足車輛開發周期越來越短的客觀要求。三維激光切割機的應用，使機床自動適應沖壓件彈性變形帶來的誤差，從而使三維激光切割技術成為汽車車身加工的一種新的精密柔性加工方法。

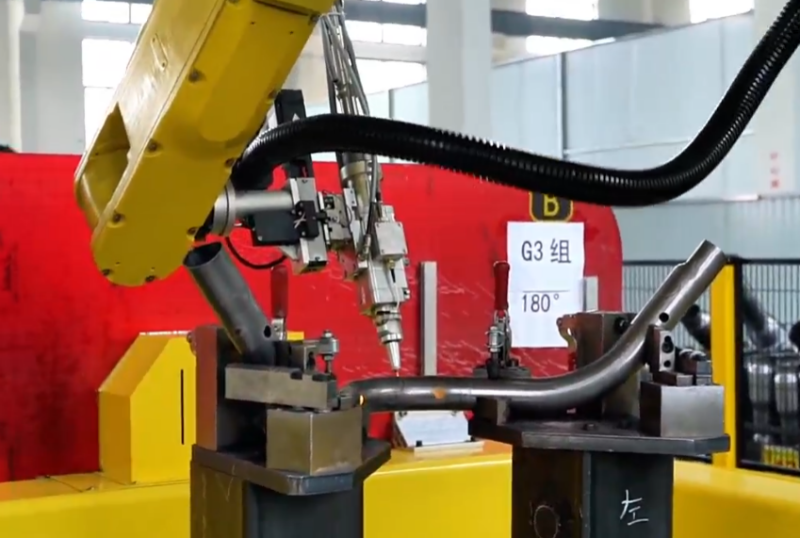

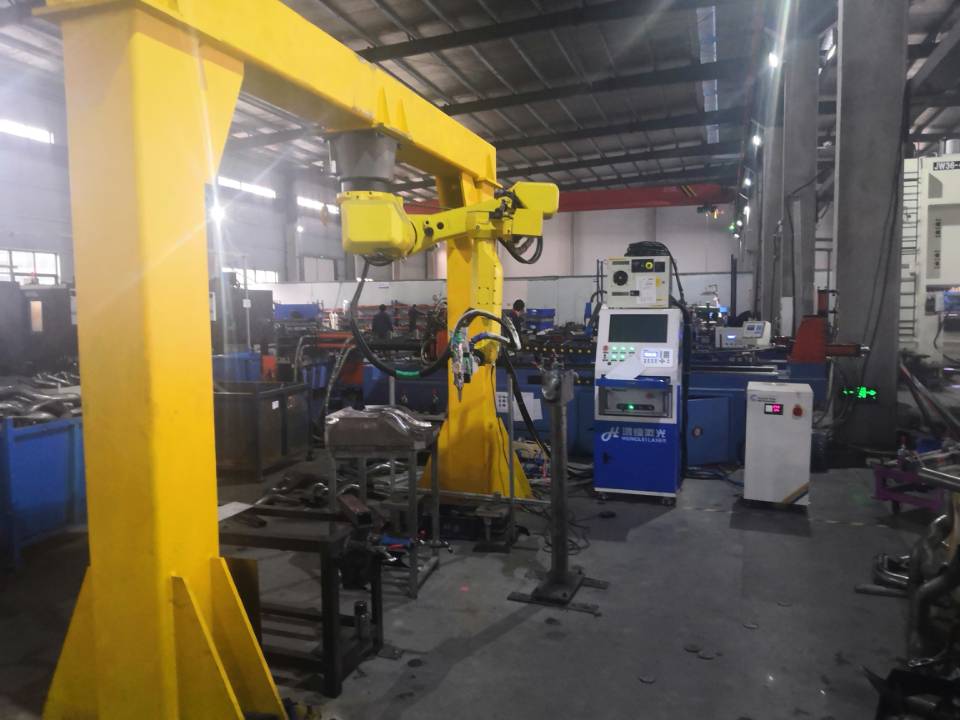

機器人三維光纖激光切割機是一種先進的激光切割設備，它利用專用的光纖激光切割頭、高精度電容跟蹤系統、光纖激光器和工業機器人系統，對不同厚度的金屬板進行多角度、多方向的柔性切割。根據工業機器人靈活快速的動作性能，根據用戶切割工件的尺寸，將機器人垂直或反向安裝，針對不同的產品和軌跡進行示教或離線編程，通過光纖激光切割頭對不規則工件進行三維切割。利用光纖將激光傳輸?shù)角懈铑^(光纖激光切割頭配有專門的光纖隨動裝置和光路傳輸裝置)，再利用聚焦系統進行聚焦，可以對各種三維金屬板進行各種方向的切割。

機器人三維激光切割機的應用降低了模具的投資成本，大大縮短了汽車制造商和零部件供應商的開發周期，提高了工件的加工效率和切割精度。它是汽車制造商和零部件供應商提高競爭力的有力工具。

機器人三維激光加工的一個突出優勢就是大大降低了產品的生產成本。假設一輛汽車需要10塊車身覆蓋件，如果使用常規的沖壓模具進行生產，所需模具的成本非常高，所有的工裝準備、設計、調試的人工日都需要很長的時間。如果采用機器人三維激光切割設備，總成本會大大降低，產品開發周期時間也會縮短。

機器人三維激光切割機可以完成傳統等離子手工切割、切邊模、沖孔模、六軸機器人三維切割機和線cutting等多道工序才能完成的任務。真正實現智能化、多功能、高效率、低能耗的柔性加工。工具的革新帶來了生產效率和產品質量的提高。三維激光切割機不僅能帶動汽車行業的發展，也能給異形材料的切割行業帶來福音。

可以看出，在汽車制造領域，激光加工技術的應用使得汽車制造加工精度高、質量好且易于自動化、柔性化和智能化。更重要的是，它可以提高汽車的安全性和質量，清潔生產，減少損失和污染，降低成本，最終惠及普通消費者。
